Мікроперемикач із дугоподібною рукояткою на 16A

Являючись еталонною моделлю серії мікроперемикачів Yueqing Tongda Wire Electric Factory, дугоподібний мікроперемикач 16A з рукояткою високого струму має «високу чутливість, надтривалий термін служби та можливість адаптації до різних сценаріїв» як основні переваги. Завдяки 35-річному досвіду компанії у виробництві комутаторів він став ключовим компонентом керування в побутовій техніці, автомобільній електроніці, промисловій автоматизації та інших сферах завдяки мінімальному зазору між контактами та механізму швидкої дії.

Модель:HK-14-1-16AP-718

Надіслати запит

Опис продукту

WEIPENG® є лідеромМікроперемикач із дугоподібною рукояткою на 16A виробники, постачальники та експортери.

Вступ до мікроперемикача

Як основний флагманський продукт кабельної електростанції Yueqing Tongda, комутатор HK-14 вирізняється екологічністю. Після проходження ретельних випробувань при високих і низьких температурах і випробувань на старіння він може стабільно працювати в широкому діапазоні температур від -25 ℃ до 125 ℃. У суворих зовнішніх холодних середовищах або в приміщеннях із високотемпературним обладнанням він зберігає хорошу продуктивність увімкнення та вимкнення. У той же час виріб має механічний ресурс понад 500 000 циклів, легко витримуючи тривалий високочастотний робочий знос, ефективно знижуючи частоту подальшого обслуговування та заміни обладнання. Він підходить для складних умов, таких як промислова безперервна робота та високочастотне використання побутових приладів, забезпечуючи надійну підтримку довгострокової стабільної роботи обладнання.

Конструкція та матеріали

Корпус: високоміцний вогнестійкий термопластик, стійкий до ударів і тепла

Контакти: срібний сплав (AgCdO/AgNi), стійкий до дуги, низький контактний опір

Клеми: 4,8 мм луджена мідь, сумісна з роз’ємом і паянням

Привід: плунжер / важіль (прямий, зігнутий, роликовий тощо)

Переваги продуктивності

Висока потужність струму: до 21 А, ідеально підходить для потужних навантажень

Миттєва дія без стрибків: миттєве перемикання з коротким ходом, стабільні контакти

Висока гнучкість: кілька контактів і важелів, повністю настроювані

Надійність промислового рівня: широкий діапазон температур, IP40, повні схвалення для жорстких умов

Параметр мікроперемикача (специфікація)

Технічні характеристики комутатора:
ПУНКТ	Технічний параметр		Значення
1	Електричний рейтинг		5(2)A/10A/16(3)A/21(8)A 250 В змінного струму
2	Контактний опір		≤30mΩ Початкове значення
3	Опір ізоляції		≥100 МОм (500 В постійного струму)
4	Діелектрик Напруга	Між не підключені термінали	1000 В/0,5 мА/60 с
		Між терміналами і металевий каркас	3000 В/0,5 мА/60 с
5	Електричне життя		≥50000 циклів
6	Механічне життя		≥1000000 циклів
7	Робоча температура		-25~125 ℃
8	Робоча частота		електричні: 15 циклів Механічні: 60 циклів
9	Захист від вібрації		Частота вібрації: 10~55 Гц; Амплітуда: 1,5 мм; Три напрямки: 1H
10	Можливість паяння: Більше 80% зануреної частини повинні бути покриті припоєм		Температура пайки: 235±5 ℃ Час занурення: 2~3 с
11	Термостійкість припою		Пайка зануренням: 260±5℃ 5±1S Ручне паяння: 300±5℃ 2~3S
12	Сертифікати безпеки		UL、CSA、VDE、ENEC、TUV、CE、KC、CQC
13	Умови тестування		Температура навколишнього середовища: 20±5 ℃ Відносна вологість: 65±5% RH Тиск повітря: 86 ~ 106 КПа

Функція та застосування мікроперемикача

1. Sate, надійний базовий перемикач
2. Гарний зовнішній вигляд, щільна конфігурація. Характеристика: малий контактний зазор, швидка дія, висока чутливість і малий 3. робочий хід.
4.Long lite, висока надійність
5. Різноманітність контактних клем
6. Варіант температури
7. Різноманітність важелів
8. Використовуйте пластик або термопластик
9. Широко використовуване в домашніх умовах електронне обладнання, автоматичне машинне комунікаційне обладнання, 10. прилади, інструменти для електроприводів тощо.

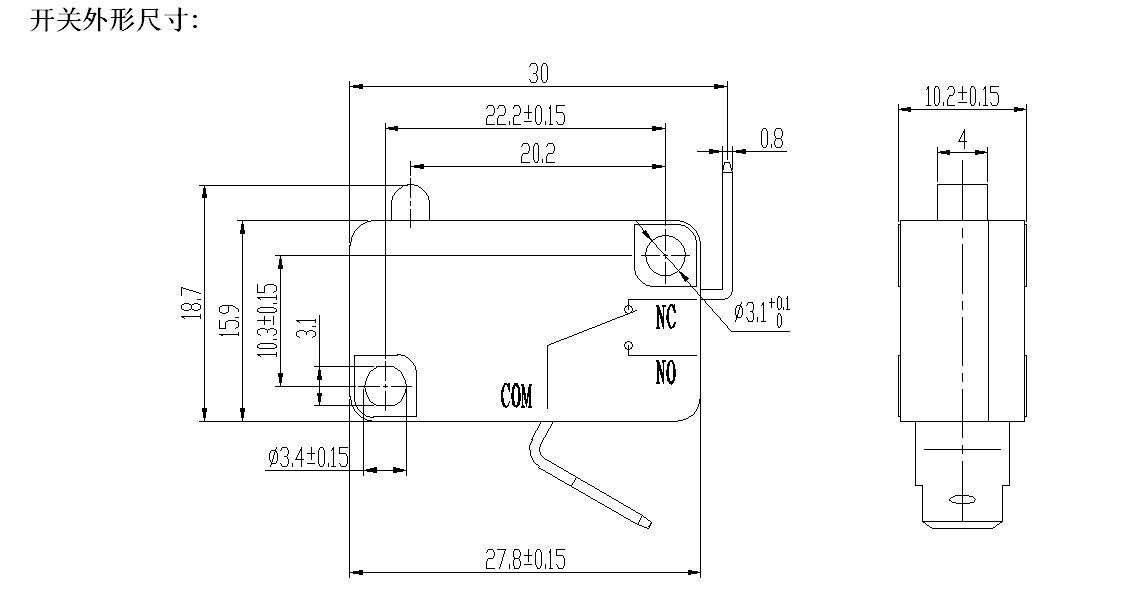

Деталі мікроперемикача
