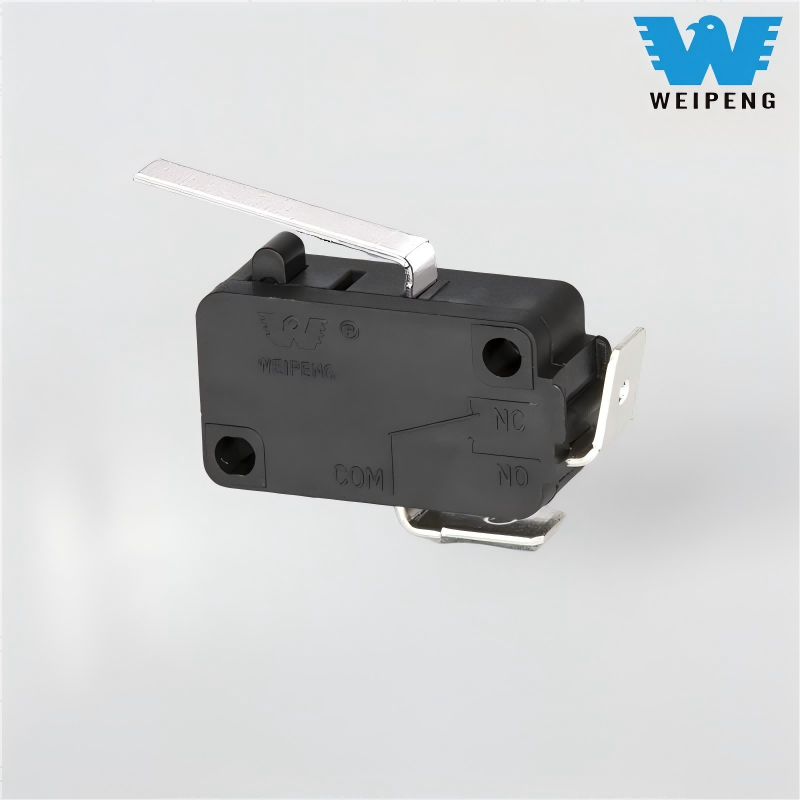

Високочутливий великий мікроперемикач із важелем

Будучи еталонною моделлю серії мікроперемикачів Yueqing Tongda Wire Electric Factory, високочутливий великий мікроперемикач із важелем має «високу чутливість, надтривалий термін служби та можливість адаптації до різних сценаріїв» як основні переваги. Завдяки 35-річному досвіду компанії у виробництві комутаторів він став ключовим компонентом керування в побутовій техніці, автомобільній електроніці, промисловій автоматизації та інших сферах завдяки мінімальному зазору між контактами та механізму швидкої дії. Його продуктивність і надійність були сертифіковані багатьма авторитетними організаціями по всьому світу, що забезпечило його основну позицію на нішевому ринку.

Модель:HK-14-1X-16A-260

Надіслати запит

Опис продукту

WEIPENG® є лідеромВисокочутливий великий мікроперемикач із важелем виробники, постачальники та експортери.

Вступ до мікроперемикача

У серії HK-14 використовується дизайн ядра, який містить «контакти зі срібного сплаву з запатентованим механізмом швидкої дії». Контакти виготовлені зі сплаву оксиду срібла та олова AgSnO₂ і пройшли процес вакуумного покриття з контактним опором ≤50 мОм, що забезпечує стабільну передачу струму без затухання та ефективно запобігає затримці сигналу або поганому контакту, спричиненому окисленням контактів. Час відгуку тригера становить ≤5 мс, а відхилення робочого ходу контролюється в межах ±0,05 мм, при цьому чутливість тригера значно перевищує галузеві стандарти. Щоб задовольнити різні вимоги до механічних тригерів, серія пропонує широкий спектр комбінацій важелів приводу, включаючи 8 типів важелів: короткі, довгі, роликові (доступні з нейлону або металу), кнопки, вилки тощо, які точно відповідають різним умовам, таким як поворотні механізми, пристрої лінійного руху та натискні елементи керування.

Типові популярні моделі та сценарії застосування:

HK-14-1X-16A-P-200: нормально відкритий, 16 A 250 В змінного струму, металевий роликовий стрижень приводу — підходить для контролю обмеження ходу на виробничих лініях промислової автоматизації, роликова конструкція зменшує механічний знос

HK-14-1-16AP-715: нормально закритий, 16 A 250 В змінного струму, коротка шарнірна роликова тяга приводу — підходить для точного запуску в медичному тестовому обладнанні, нормально закрита конструкція забезпечує безпеку обладнання при вимкненому стані

HK-14-16AP-605: перехідний тип, 16 A 250 В змінного струму, широкий температурний дизайн — підходить для перемикачів моніторингу температури в акумуляторних батареях нових транспортних засобів, -40°C~125°C широкий температурний діапазон підходить для екстремальних бортових середовищ

HK-14-1X-5A-320: нормально відкритий, 5A 250 В змінного струму, стрижень приводу кнопкового типу — підходить для перемикачів дверей мікрохвильової печі, чутливе натискання, захист високого рівня безпеки

Сценарії застосування

Побутова техніка: управління дверцятами мікрохвильової печі, управління програмами пральної машини, регулювання швидкості вентилятора кондиціонера, забезпечення безпечної роботи обладнання

Промислова автоматизація: позиціонування виробничої лінії, керування межами роботи, керування пуском і зупинкою конвеєра, підвищення ефективності виробництва на 35%

Автомобільна електроніка: підйом вікон автомобіля, регулювання сидінь, датчик багажника, підходить для важких умов у автомобілі

Медичні пристрої: керування хірургічним обладнанням, спрацьовування сигналу приладу виявлення, що відповідає медичним стандартам безпеки

Військова промисловість: управління озброєнням, перемикання пристроїв зв'язку, адаптація до екстремальних умов праці та високих вимог до надійності

Параметр мікроперемикача (специфікація)

Технічні характеристики комутатора:
ПУНКТ	Технічний параметр		Значення
1	Електричний рейтинг		5(2)A/10A/16(3)A/21(8)A 250 В змінного струму
2	Контактний опір		≤30 мОм Початкове значення
3	Опір ізоляції		≥100 МОм (500 В постійного струму)
4	Діелектрик Напруга	Між непідключені термінали	1000 В/0,5 мА/60 с
		Між терміналами і металевий каркас	3000 В/0,5 мА/60 с
5	Електричне життя		≥50000 циклів
6	Механічне життя		≥1000000 циклів
7	Робоча температура		-25~125 ℃
8	Робоча частота		електричні: 15 циклів Механічні: 60 циклів
9	Захист від вібрації		Частота вібрації: 10~55 Гц; Амплітуда: 1,5 мм; Три напрямки: 1H
10	Можливість паяння: Більше 80% зануреної частини повинні бути покриті припоєм		Температура пайки: 235±5 ℃ Час занурення: 2~3 с
11	Термостійкість припою		Пайка зануренням: 260±5℃ 5±1S Ручне паяння: 300±5℃ 2~3S
12	Сертифікати безпеки		UL、CSA、VDE、ENEC、TUV、CE、KC、CQC
13	Умови тестування		Температура навколишнього середовища: 20±5 ℃ Відносна вологість: 65±5% RH Тиск повітря: 86 ~ 106 КПа

Функція та застосування мікроперемикача

1. Sate, надійний базовий перемикач
2. Гарний зовнішній вигляд, щільна конфігурація. Характеристика: малий контактний зазор, швидка дія, висока чутливість і малий 3. робочий хід.
4.Long lite, висока надійність
5. Різноманітність контактних клем
6. Варнеті температури
7. Різноманітність важелів
8. Використовуйте пластик або термопластик
9. Широко використовуване в домашніх умовах електронне обладнання, автоматичне машинне комунікаційне обладнання, 10. прилади, інструменти для електроприводів тощо.

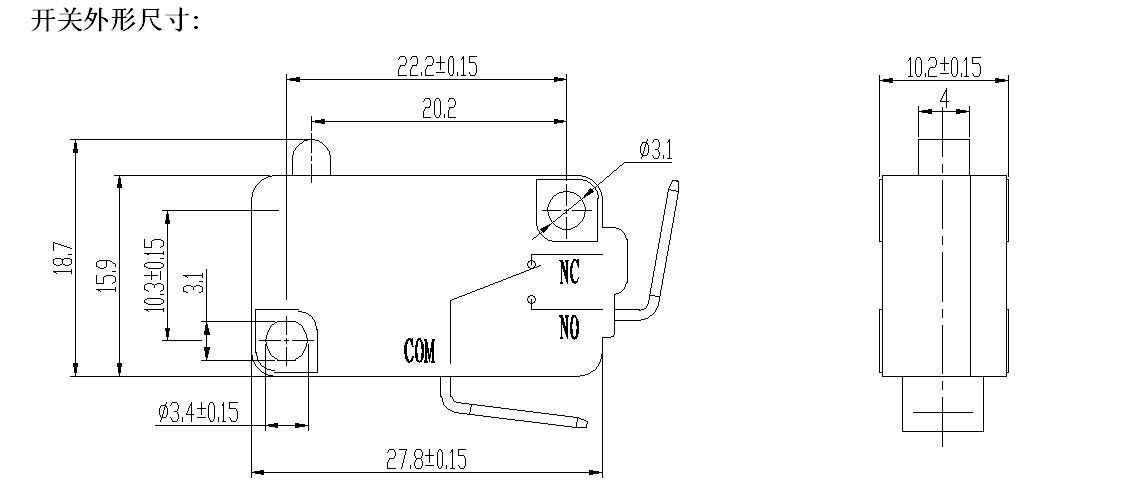

Деталі мікроперемикача
