Клавішний перемикач з підсвічуванням: типи, підключення та посібник із купівлі

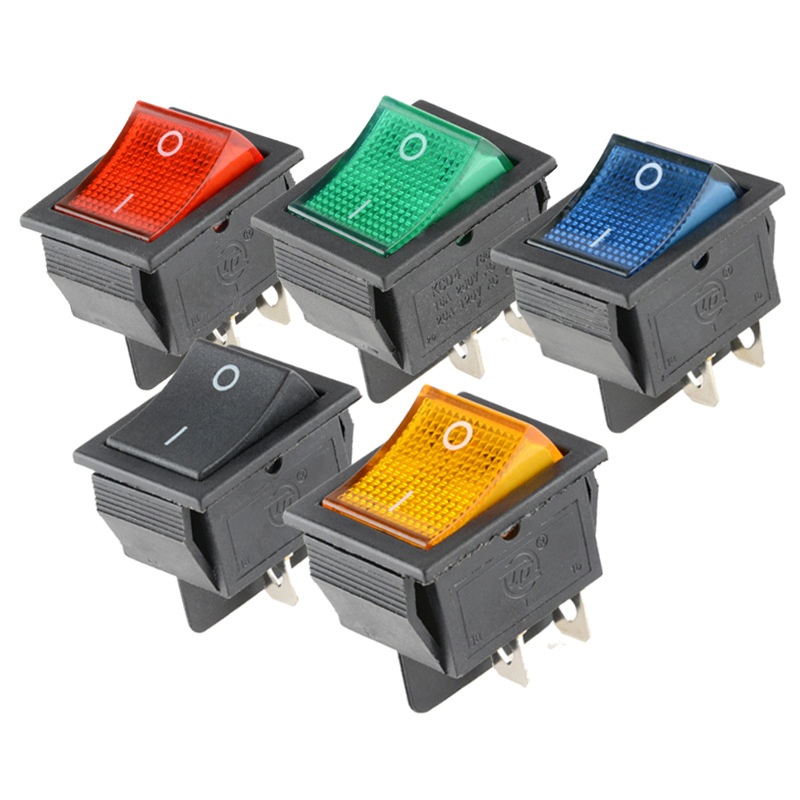

Клавішний перемикач з підсвічуванням служить своєрідним перемикачем увімкнути/вимкнути зі світлодіодним або неоновим підсвічуванням, яке вказує, чи перемикач увімкнено/увімкнено. Завдяки своєму індикатору кулісний перемикач добре видно навіть у темряві або захаращених панелях управління. Кулісні перемикачі з підсвічуванням знайшли свою користь у багатьох сферах застосування в автомобілях, човнах, автофургонах, велосипедах, побутових приладах, промислових машинах, електричних системах керування тощо.

Кулісні перемикачі з підсвічуванням можна використовувати як в ланцюгах низької напруги, так і в секторах високої напруги. Можна зустріти перемикачі на 12 В, які використовуються в автомобільних додатках, а також перемикачі на 120 В змінного струму для використання в будинках і промисловості. Вибираючи відповідний тип, необхідно визначити напругу системи, номінальний струм, тип навантаження, розташування клем, розмір вимикача та місце встановлення.

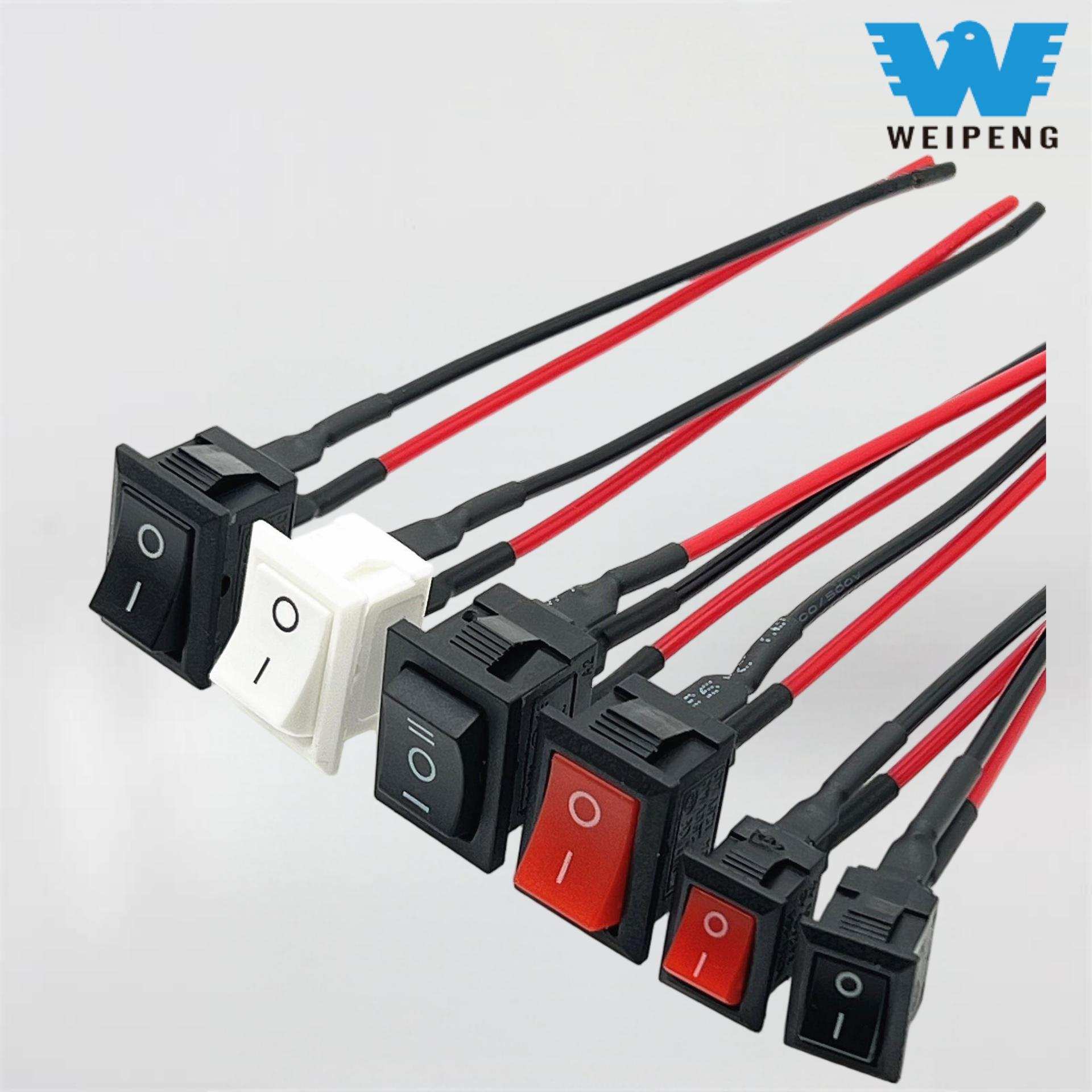

Що таке aКлавішний перемикач з підсвічуванням?

Кулісний перемикач виготовлений з aмеханізм гойдання, який може активувати електричне коло. Клавішний перемикач встановлюється у положення «увімкнено», і блок живлення підключається до обладнання, що живиться. Крім того, перемикач має вбудований світлодіод або неоновий індикатор для індикації ввімкнення живлення.

Перемикач може вказувати, чи отримує він живлення, увімкнено чи працює інша схема, залежно від конструкції та налаштування пристрою. Існує кілька різних способів підключення комутатора в залежності від типу. Однак обов’язково ознайомтеся з інструкціями щодо проводки та маркерами виробника перед початком встановлення.

Поширені типи перекидних перемикачів з підсвічуванням

Двоконтактні перекидні перемикачі

Двополюсний вимикач призначений для роботи в простому режимі включення і виключення. Взагалі кажучи, цей тип комутаційного пристрою підключається як до навантаження, так і до ланцюгів електричного живлення та може запалювати світлодіод під напругою. На деякі типи світлодіодів впливає полярність, тому підключення слід виконувати, як описано нижче.

Триконтактні перекидні перемикачі

Трививодні конструкції характеризуються підведенням електричної енергії, перемиканням сигналів і підключенням для заземлення. Завдяки наявності окремої клеми для заземлення, розглянутий індикатор може працювати без проблем. Цей тип конструкції часто використовується в автомобілях і човнах.

Чотири- та п'ятиконтактні перекидні перемикачі

4 і 5 кінцеві вимикачі можуть забезпечувати незалежне освітлення, двополюсне перемикання або кілька виходів. Вони підходять для більш складних головок керування, хоча правильне підключення залежить від внутрішньої конфігурації схеми. Тому слід дотримуватися наведеної схеми, а не спрощувати процес підключення через стандартні клемні місця.

Конфігурації SPST, SPDT і DPDT

Перемикач SPST має можливість завершувати лише одну ланцюг і перемикати його лише з увімкнення на вимкнення. Перемикачі SPDT включають один вхід і працюють на два виходи. Перемикачі DPDT працюють на двох схемах і можуть вибирати входи або змінювати полярність. Перемикач SPST є найпоширенішою формою перемикача, яка використовується для типових застосувань, наприклад увімкнення лампи.

Що таке aКлавішний перемикач з підсвічуванням12V Використовується для?

Кулісний перемикач на 12 В з підсвічуванням призначений для використання в електричних ланцюгах з живленням постійного струму (DC) напругою 12 В. Типові програми включають:

• Освітлення автомобіля та мотоцикла
• Світлодіодні світлові панелі та робочі фари
• Вентилятори охолодження та водяні насоси
• Аксесуари для човнів і автофургонів
• Обладнання приладової панелі та пульта управління
• Електричні системи з батарейним живленням

Стандарт 12 В не передбачає верхньої межі струму для вимикача. Можна сказати, наприклад, що вимикач може працювати від живлення 12 В при силі струму 20 А. Однак під час запуску деякі машини, наприклад двигуни та насоси, можуть споживати більше струму. Для цього необхідно використовувати відповідні реле для керування великими струмами або індуктивними навантаженнями.

Як правильно вибрати тумблер з підсвічуванням

Перевірте значення напруги та струму

Виберіть перемикач, який буде правильно працювати з напругою та струмом ланцюга. Наприклад, перемикач з номіналом 12 В постійного струму не можна використовувати для ланцюга з напругою 120 В або 230 В змінного струму. На додаток до нормального робочого струму, необхідно також враховувати пусковий або пусковий струм навантаження.

Враховуйте тип навантаження

Електродвигуни, насоси, опалювальні прилади, лампочки, світлодіодні драйвери створюють різні навантаження на вимикачі. Номінальні значення, які враховують лише резистивні навантаження, можуть не застосовуватися до індуктивних навантажень, таких як електродвигуни. Вибір вимикачів повинен здійснюватися відповідно до навантажень, які вони повинні витримувати.

Підтвердьте монтажні розміри

Перед замовленням перевірте розміри вирізу в панелі, а також товщину панелі, положення фіксатора та зазори позаду панелі. Перемикач може потрапити в отвір спереду, але все одно може зіткнутися з іншими частинами та проводкою.

Перегляньте технічні характеристики індикатора

Енергоспоживання світлодіодних індикаторів дуже низьке, тому вони зазвичай використовуються в системах 12В. Переконайтеся, що світлодіод містить внутрішній резистор, і переконайтеся, що він має полярність. Використання вимикача з іншою напругою може призвести до того, що індикатор буде орієнтований неправильно.

Подумайте про захист навколишнього середовища

Ми повинні вибрати перемикачі, які мають здатність протистояти волозі та запобігати іржі, якщо вони будуть використовуватися на вулиці, у приміщенні, у морському середовищі або в середовищах із пилом та вібрацією.

Як підключити кулісний перемикач з підсвічуванням?

Підключення кулісного вимикача з підсвічуванням передбачає визначення технічних характеристик конкретного вимикача, включаючи кількість клем і компонування. Завжди відключайте живлення перед початком роботи та точно ідентифікуйте кожну з клем. Підключення до електромережі повинні виконувати лише кваліфіковані спеціалісти.

Типова триконтактна проводка 12 В

Позитивне живлення з запобіжником -> Клема живлення або входу
Комутований вихід -> плюсова клема навантаження
Системний мінус -> Клема заземлення та мінус навантаження

Електроенергія має бути доступною для навантаження, як тільки перемикач увімкнено, що вказує на те, що індикатор увімкнувся. Плавка вставка повинна бути встановлена ​​безпосередньо біля джерела живлення, тобто батареї. Номінал запобіжника також повинен відповідати типу проводу та характеристикам ланцюга.

Типова проводка з двома клемами

Позитивне живлення -> клема 1 перемикача
Перемикач Клема 2 -> Навантаження плюс
Load negative -> System negative

Якщо вимикач містить світлодіод, чутливий до полярності, важливо правильно підключити позитивний і негативний проводи. У тому випадку, якщо виводи поміняні місцями, світлодіод не вмикається, незважаючи на те, що вимикач буде працювати правильно.

Електропроводка та заходи безпеки

Використовуйте дріт із відповідним номінальним струмом і використовуйте ізольовані клеми, а також термозбіжну трубку, щоб гарантувати безпечність усіх з’єднань. Не прокладайте дроти поблизу гострих кутів, джерел сильного тепла або місць, які можуть спричиняти рух. Для транспортних засобів переконайтеся, що джгут проводів також не піддається вібрації та стиранню. Для морської проводки переконайтеся, що з’єднувачі та дроти не піддаються корозії.

Перемикач із підсвічуванням не замінює автоматичний вимикач, правильне заземлення чи запобіжник. Якщо вимикач стає занадто гарячим, плавиться, змінює колір, іскрить або виділяє запах горілого, його слід вимкнути, оскільки це може свідчити про електричну несправність, наприклад, надмірний струм, слабке з’єднання, несправні контакти або занадто тонкі дроти, щоб витримати навантаження.

ПоширенийКлавішний перемикач з підсвічуваннямПроблеми

Індикатор не світиться

Деякі поширені причини: неправильна полярність, відсутність заземлення, помилка визначення клем або використання індикатора, призначеного для іншої напруги. Правильно порівняйте монтажні роботи зі схемою підключення виробника та переконайтеся, що напруга є на правих клемах.

Навантаження працює, а індикатор – ні

Навіть якщо контакти перемикача добре проводять, не менш важливо перевірити, чи має пристрій окреме заземлення або джерело живлення. Також перевірте, чи пристрій має джерело світла, яке працює окремо від інших.

Індикатор залишається світитися, коли перемикач вимкнено

Деякі моделі вимикачів працюють таким чином, що вони світяться щоразу, коли на їхньому вході є живлення. Така поведінка може бути нормальною для конкретного пристрою. Перед заміною перемикача перевірте ланцюг індикатора перемикача.

Індикатор блимає або перемикач нагрівається

Такі проблеми, як слабкі з’єднання, падіння напруги, високий струм або невідповідне навантаження, можуть спричинити мерехтіння та перегрів. Це слід дослідити, від’єднавши ланцюг і перевіривши номінальну характеристику вимикача, розмір дроту, а також те, як пристрій під’єднано та навантажено. За потреби може знадобитися використання реле для двигуна, насосів або інших навантажень, які споживають високі струми.

Часті запитання

Чи потрібен заземлюючий перемикач з підсвічуванням?

Не завжди така ситуація. У випадку з двополюсними типами лічильників, вони підключають свій індикатор всередині, що означає, що окреме заземлення не потрібне. Моделі з трьома клемами завжди повинні мати власну точку заземлення. Завжди перевіряйте відповідні термінали та технічні характеристики продуктів.

Чи може кулісний перемикач з підсвічуванням 12 В керувати світлодіодним освітленням?

Твердження є дійсним, оскільки номінал перемикача відповідає напрузі системи, номінальному робочому струму та пусковому струму світлодіодного драйвера. При використанні більших світлодіодних панелей або кількох світильників може знадобитися реле.

Чи можна використовувати кулисний перемикач на 12 В з побутовим джерелом живлення?

Ні, кулісний перемикач, розрахований на 12 В постійного струму, не можна використовувати з 120 В чи 230 В змінного струму. Вимикач змінного струму має бути розрахований на напругу змінного струму, струм, типи навантажень і застосовні стандарти безпеки для побутової електроенергії.

Чому мій світлодіодний перемикач слабко світиться, коли він вимкнений?

Невеликий струм витоку від гізмо або навантаження в ланцюзі створює тьмяне світло. Іноді замість цієї схеми можна вдатися до використання іншого перемикача, реле або пристрою на стороні навантаження.

Як перевірити тумблер?

Щоб перевірити безперервність електричного струму, необхідно від’єднати перемикач від джерела живлення та встановити мультиметр у режим безперервності. Робота перемикача повинна бути такою, щоб він мав як розімкнуту, так і закриту реакцію під час роботи. Ніколи не проводите перевірку безперервності ланцюга під напругою.

Кулисний перемикач із відповідним освітленням має характеристики напруги, струму, типу навантаження, клем, розміру та функції, які відповідають його навколишньому середовищу. Для активації невеликого аксесуара на 12 В підійде перемикач SPST. Якщо задіяні двигуни або важке обладнання, знадобиться реле, а також запобіжники та відповідні дроти в інших електричних системах.
