Rocker Switch On Off Position: повний посібник для початківців і експертів

Розумінняположення кулісного перемикача ввімкє дуже важливим фактором для професіоналів і любителів, які мають справу з електричними або електронними пристроями. Клавішний перемикач використовується різними способами в різних місцях, наприклад, у побутових виробах, на панелях приладів автомобіля, у комп’ютерному обладнанні, у подовжувачах живлення та на фабриках. Якщо вас цікавлять способи визначення справності кулисного перемикача чи ні, а також ознайомлення з його конструкцією, функціонуванням і несправністю, то ви обов'язково знайдете відповіді в цій інструкції.

Що таке перекидний перемикач?

Кулісний перемикач — це електричний перемикач, який хитається при натисканні, а не рухається вертикально. Розгойдування також завершує або розриває ланцюг і контролює електричний струм. Кулисні перемикачі стали популярними серед інженерів. Вони міцні, прості у використанні та надійні. Існує багато видів перекидних перемикачів за дизайном, формою та розміром, але їх основна роль залишається незмінною: надійно вмикати та вимикати.

Визначення увімкненого та вимкненого положення перекидного перемикача

Приєднавшись до світу кулісних перемикачів, одне з перших запитів, яке спадає на думку: як визначити, увімкнено чи вимкнено перемикач? Індустрія спростила завдання, запропонувавши деякі загальні показники. Знайдіть міжнародні символи, надруковані на передній частині комутатора або вибиті на ньому.

I= УВІМКНЕНО
O= ВИМК

Зсув перемикача в напрямку позначки «I» замкне електричний ланцюг і ввімкне прилад. Якщо перемикач повернути в напрямку позначки «O», з'єднання переривається і пристрій перестає працювати. Завдяки таким простим знакам можна гарантувати безпеку. У деяких ситуаціях можуть використовуватися значення кольорів: червоний колір для «ВКЛ» і чорний або білий колір для «ВИМК».

Загальні конфігурації перекидних перемикачів

Клавішні перемикачі мають кілька конфігурацій: однополюсні однопрохідні (SPST), двополюсні однопрохідні (DPST), однополюсні подвійні прохідні (SPDT) і двополюсні подвійні прохідні (DPDT). Вибрана конфігурація вказує, скільки ланцюгів може працювати кулисний перемикач. Крім того, він показує, чи може перемикач виконувати свою функцію в багатьох положеннях.

Стандартно функція ввімкнення-вимкнення відноситься до конструкції SPST, у якій один кінець вмикає джерело живлення (ON), а інший кінець вимикає його (OFF). Однак типи перемикачів DPDT або SPDT можуть включати більше позицій для перемикання напрямку або створення різних з’єднань у схемі. Знання конструкції кулисного перемикача допоможе правильно його підключити та використовувати.

Застосування перекидних перемикачів та їх положення увімк./вимк

Завдяки зручній конструкції і простоті використання, перекидні перемикачі зустрічаються в багатьох пристроях. Ось основні програми, де важлива правильна ідентифікація увімкненого та вимкненого положення:

Побутова техніка: у випадку з кавовими машинами, кулерами для води, пилососами та вентиляторами перевага віддається кулісним перемикачам через їх простоту у використанні.
Автомобільна техніка: положення кулісного перемикача — це все, що стосується керування панеллю приладів, вікнами, регулюванням та освітленням.
Промисловість: важке машинобудування завжди покладалося на чітко позначені та надійні перемикачі.
Електроніка та комп’ютери: Само собою зрозуміло, що електричні панелі, дисплеї та шасі використовують перекидні перемикачі, щоб уникнути будь-яких проблем із живленням та керуванням.

Розуміння інформації про кулисний перемикач має вирішальне значення для безперебійної та безпечної роботи пристроїв, як показано в наведених прикладах. Фізичне положення, а також розуміння значення символів допомагає запобігти ненавмисному запуску та/або зупинці пристроїв, що може призвести до пошкодження або травм.

Візуальні та фізичні підказки для позиції увімкнено-вимкнено

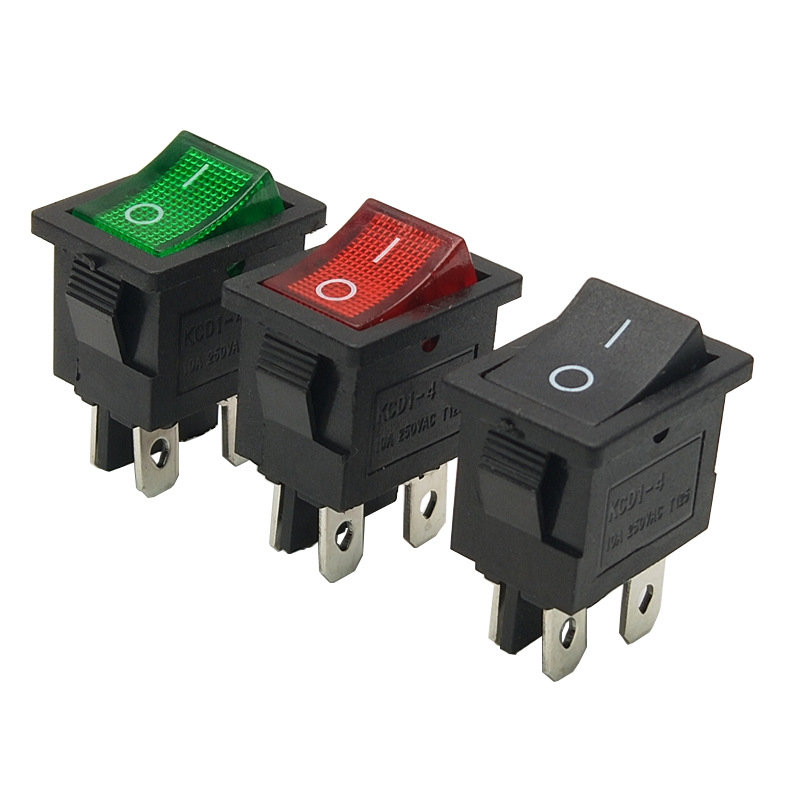

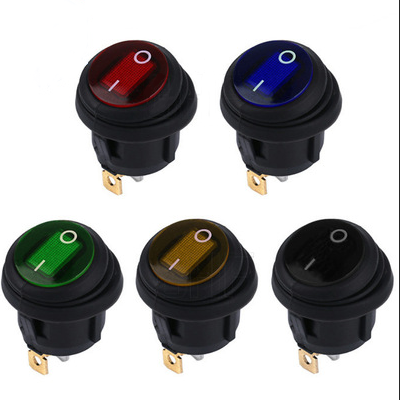

Окрім основних символів «I» та «O», кулісні перемикачі також можуть містити різні візуальні та тактильні сигнали, щоб користувачі могли швидко зрозуміти його стан. На деяких вимикачах є позначки, де вмикається неонова лампочка або світлодіод, коли сам вимикач увімкнено. Крім того, існують перемикачі з тактильними індикаторами, які можуть мати жорсткий край або подвійну порожнисту поверхню, щоб забезпечити відчуття ввімкненої та вимкненої сторін

Фізичні характеристики комутатора також надають цінну інформацію. У більшості випадків налаштування «ON» передбачає переміщення перемикача в бік оператора, тоді як положення «OFF» означає обертання перемикача в протилежному напрямку. У пристроях, встановлених на панелях, може існувати можливість підтримувати стандартизоване розташування перемикача так, щоб «ON» розташовувалося у верхній частині або біля користувача, відповідно до певних правил.

Як встановити та підключити кулісний перемикач для правильної роботи

Правильне налаштування кулисного перемикача забезпечує належну роботу перемикача увімкнено та вимкнено. Процес виглядає наступним чином:

Крок 1: Визначте тип комутатора
Щоб дізнатися, який перемикач ви використовуєте, визначте, чи це перемикач SPST, DPST, SPDT або DPDT, оскільки він визначатиме підключення проводів.
Крок 2. Знайдіть символи «I» і «O».
Встановлюючи перемикач у кріплення, переконайтеся, що «I» спрямований у відповідну сторону.
Крок 3: Підключіть термінали
Електропроводка зазвичай полягає лише в підключенні джерела живлення до клеми «під напругою» та підключення приладу до клеми «навантаження», як зазначено в інструкції виробника.
Крок 4. Виконайте тести на комутаторі
Після завершення підключення перемикача перевірте, чи вимикач вмикає ваш пристрій натисканням «I», а «O» вимикає його.

Неправильне встановлення перекидного перемикача може призвести до зміни функції ввімкнення/вимкнення, що може заплутати, а також небезпечно. Якщо ви не впевнені, як працює установка, краще зв’язатися з кваліфікованим електриком і попросити допомоги щодо розуміння електричних схем, наданих виробником вимикача.

Заходи безпеки під час роботи з перекидними перемикачами

Безпека є надзвичайно важливою, коли мова йде про електричне керування. Ось кілька найкращих практик, яких слід дотримуватися, щоб знайтиположення кулісних перемикачів:

Чітке маркування: обов’язково чітко позначте перемикачі літерами «I» та «O» або використовуйте наклейки, якщо необхідно. Узгодженість: встановлюючи перемикачі, переконайтеся, що орієнтація ввімкнення/вимкнення відповідає тому, як вони встановлені на інших пристроях або панелях. Уникайте випадкового перемикання: уникайте використання вимикачів, які не мають захисних кожухів, кришки чи механізмів блокування, оскільки це може бути небезпечно на промислових і багатолюдних робочих місцях. Періодичне обслуговування: Регулярно перевіряйте перемикачі на ознаки зносу, вицвілі маркування чи будь-які інші дефектні елементи, які можуть спричинити несправності.

Дотримуючись цих заходів безпеки, ви гарантуєте, що не тільки ви, але й інші зможуть визначити положення кулісного перемикача та уникнути будь-яких можливих проблем з електрикою.

Часті запитання

Як визначити, чи перемикач увімкнено чи вимкнено?Більшість кулисних перемикачів використовують загальні графічні сигнали: «I» вказує на те, що привод виконує функцію «УВІМКНЕНО», тоді як «O» вказує на те, що він виконує функцію ВИМКНЕНО. Сторона «I» — це те, що робить ланцюг завершеним, тоді як сторона «O» роз’єднує її. У випадках, коли сигнали не надаються, зверніться до посібника виробника. Крім того, іноді перемикачі можуть світитися, коли вони перебувають у положенні ON або розташовані таким чином, що сторона, спрямована до користувача, перебуває в положенні ON. Для визначення його положення також можна виконати простий тест, який виконується перемиканням перемикачів.

Чи всі кулісні перемикачі світяться, коли вони увімкнені?Підсвічування є не у всіх кулісних перемикачах. Хоча вимикачі з підсвічуванням дещо допомагають, коли навколишнє середовище темне, звичайний вимикач може використовувати лише маркування або відчуття.

Чи можу я встановити тумблер самостійно?Так, якщо ви дотримуєтесь правильної процедури підключення та стандартів безпеки. Переконайтеся, що ви перевірили технічні характеристики комутатора та зверніться до електричних схем, щоб переконатися, що він орієнтований правильно та працює належним чином.

Що станеться, якщо перемикач встановити задом наперед?У разі неправильної установки кулісний перемикач може працювати протилежно - коли натиснуто кнопку «O», це може призвести до ввімкнення пристрою, що може призвести до плутанини та створити небезпеку. Необхідно правильно контролювати орієнтацію та перевіряти працездатність перемикача після його встановлення.

Чи підходять кулисні перемикачі для сильнострумових пристроїв?Існує чимало перекидних перемикачів, які можуть чудово працювати з високовольтними та сильними струмами; однак завжди бажано переконатися, що рейтинги достатні для вашої програми. Використання перемикача з недостатньою потужністю може спричинити надмірне виділення тепла або несправності.

Усунення несправностей, пов’язаних із перекидним перемикачем

У той час як деякі машини, які мають перекидні перемикачі, не реагують належним чином на зміни свого стану. Усунення несправностей функції ввімкнення та вимкнення вимикача передбачає дослідження як вимикача, так і ланцюга:

- Для початку перевірте візуальні індикатори, як-от символи «I»/«O», разом зі світловими індикаторами, щоб визначити місцезнаходження.
- Після цього вимкніть електрику та перевірте вимикач на наявність зносу, іржі та механічних поломок. Функція/частина гойдання має працювати легко без будь-яких збоїв.
- Використовуйте тестер безперервності або мультиметр, щоб переконатися, що перемикач успішно створює ланцюг, коли його повернуто в положення «I», і перериває його, коли він знаходиться в положенні «O».
- При наявності декількох вимикачів забезпечити їх рівномірний монтаж і дотримання схеми розводки.

Якщо перемикач перестав функціонувати, можливо, його необхідно змінити. Замінюючи вимикачі, обов’язково використовуйте вимикачі з оригінальними характеристиками, наскільки це можливо, особливо коли йдеться про вимоги до напруги та струму.

Альтернативи перекидним перемикачам для управління ввімкненням і вимкненням

Хоча кулисні перемикачі є одними з найпопулярніших типів перемикачів сьогодні, вони не єдині варіанти, доступні для функції ввімкнення та вимкнення. Інші типи перемикачів включають тумблери, кнопкові перемикачі, поворотні перемикачі та повзунні перемикачі. Всі ці типи перемикачів мають відмінний дизайн і особливості. Для ілюстрації: тумблери мають важільний механізм, який переміщує перемикач з одного положення в інше, тоді як кнопкові перемикачі активуються натисканням і відпусканням кнопки. Вибір типу вимикача залежить від того, що вимагає конкретне застосування з точки зору довговічності, ергономіки або естетичного вигляду.

Обслуговування та заміна кулисних перемикачів

Технічне обслуговування кулисного перемикача є необхідним для забезпечення його надійності щодо положення «ввімкнено/вимкнено». Будьте обережні під час чищення вимикача, оскільки наявність бруду та вологи може порушити маркування. Якщо кулісний перемикач починає липнути, має ознаки несправності або пошкоджений, заміна його зазвичай є відповідною реакцією. Заміна повинна відповідати номінальному струму, напрузі та фізичним розмірам. Використовуйте ті самі способи підключення та орієнтації, які обговорювалися раніше.

Вибір найкращогоКлавішний перемикачдля вашої програми

Під час вибору кулісного перемикача важливо переконатися, що номінальні характеристики перемикача відповідають електричним потребам пристрою. В ідеалі слід шукати кулисні перемикачі, які мають чітке маркування, що вказує на вмикання та вимкнення перемикача, виготовлені з міцних матеріалів і прості в експлуатації. Якщо вимикач має використовуватися в середовищі, де видимість має першорядне значення, найкращим варіантом є вимикачі з підсвічуванням. Сильнострумні пристрої повинні використовувати вимикачі з високоякісними контактами та ізоляцією. Уважно оцініть конструкцію перемикача, щоб переконатися, що користувачі знають, увімкнено чи вимкнено кулисний перемикач у будь-який час, щоб уникнути будь-яких помилок.

Отже, підводячи підсумок, освоїти кулісні перемикачі в положенні «увімк.-вимк.» означає розуміти символи, фізичні сигнали, електропроводку, використання та безпеку. Ретельно вибираючи, встановлюючи та обслуговуючи перекидні перемикачі, ви переконаєтеся, що ваші електричні пристрої безпечні для експлуатації. Неважливо, чи ви технік, інженер, любитель чи просто керуєте побутовою технікою; ви можете використовувати цей посібник, щоб мати справу з кулисними перемикачами, а також вирішити типові проблеми.
