Триконтактний мікроперемикач під пайку для побутової техніки

Будучи еталонною моделлю серії мікроперемикачів Yueqing Tongda Wire Electric Factory, триконтактний мікроперемикач для побутової техніки має «високу чутливість, надтривалий термін служби та можливість адаптації до різних сценаріїв» як основні переваги. Завдяки 35-річному досвіду компанії у виробництві комутаторів він став ключовим компонентом керування в побутовій техніці, автомобільній електроніці, промисловій автоматизації та інших сферах завдяки мінімальному зазору між контактами та механізму швидкої дії. Його продуктивність і надійність були сертифіковані багатьма авторитетними організаціями по всьому світу, що забезпечило його основну позицію на нішевому ринку.

Модель:HK-14-10A-306

Надіслати запит

Опис продукту

WEIPENG® є лідеромТриконтактний мікроперемикач під пайку для побутової техніки виробники, постачальники та експортери.

Вступ до мікроперемикача

Серія HK-14 пропонує дуже гнучкі можливості налаштування для задоволення різноманітних вимог застосування. Робочу силу можна налаштувати (менше 5,0 Н у стані без важеля, стандарт 30±15 gf), з діапазоном робочого ходу 0,6–1,5 мм, що підходить для різних сценаріїв сили спуску та переміщення. Стилі важелів можна налаштувати, включаючи прямі, зігнуті та роликові важелі, які можуть відповідати різним структурам механічної трансмісії. Контактні форми охоплюють повний спектр SPDT (1NO 1NC), NO та NC.

Типові сценарії застосування

Завдяки високій адаптивності серія HK-14 широко використовується в основному обладнанні в багатьох сферах:

Побутова техніка: керування дверцятами мікрохвильової печі, керування програмами пральної машини, тригер температури духовки, перемикач дозатора води;

Промислова автоматизація: обмеження ходу, позиціонування конвеєра, пристрій аварійної зупинки малого обладнання, тригер сигналу тестового обладнання;

Автомобільна електроніка: виявлення дверних замків автомобіля, обмеження регулювання сидінь, перемикач багажника, електросклопідйомники;

Електроінструменти: електродриль, перемикач запуску/зупинки кутової шліфувальної машини, тригер захисту від перевантаження інструменту;

Прилади та обладнання: кнопки медичних приладів, перемикачі ходу вимірювальних приладів, перемикання сигналів засобів зв'язку.

Параметр мікроперемикача (специфікація)

Технічні характеристики комутатора:
ПУНКТ	Технічний параметр		Значення
1	Електричний рейтинг		5(2)A/10A/16(3)A/21(8)A 250 В змінного струму
2	Контактний опір		≤30 мОм Початкове значення
3	Опір ізоляції		≥100 МОм (500 В постійного струму)
4	Діелектрик Напруга	Між непідключені термінали	1000 В/0,5 мА/60 с
		Між терміналами і металевий каркас	3000 В/0,5 мА/60 с
5	Електричне життя		≥50000 циклів
6	Механічне життя		≥1000000 циклів
7	Робоча температура		-25~125 ℃
8	Робоча частота		електричні: 15 циклів Механічні: 60 циклів
9	Захист від вібрації		Частота вібрації: 10~55 Гц; Амплітуда: 1,5 мм; Три напрямки: 1H
10	Можливість паяння: Більше 80% зануреної частини повинні бути покриті припоєм		Температура пайки: 235±5 ℃ Час занурення: 2~3 с
11	Термостійкість припою		Пайка зануренням: 260±5℃ 5±1S Ручне паяння: 300±5℃ 2~3S
12	Сертифікати безпеки		UL、CSA、VDE、ENEC、TUV、CE、KC、CQC
13	Умови тестування		Температура навколишнього середовища: 20±5 ℃ Відносна вологість: 65±5% RH Тиск повітря: 86 ~ 106 КПа

Функція та застосування мікроперемикача

1. Sate, надійний базовий перемикач
2. Гарний зовнішній вигляд, щільна конфігурація. Характеристика: малий контактний зазор, швидка дія, висока чутливість і малий 3. робочий хід.
4.Long lite, висока надійність
5. Різноманітність контактних клем
6. Варнеті температури
7. Різноманітність важелів
8. Використовуйте пластик або термопластик
9. Широко використовуване в домашніх умовах електронне обладнання, автоматичне машинне комунікаційне обладнання, 10. прилади, інструменти для електроприводів тощо.

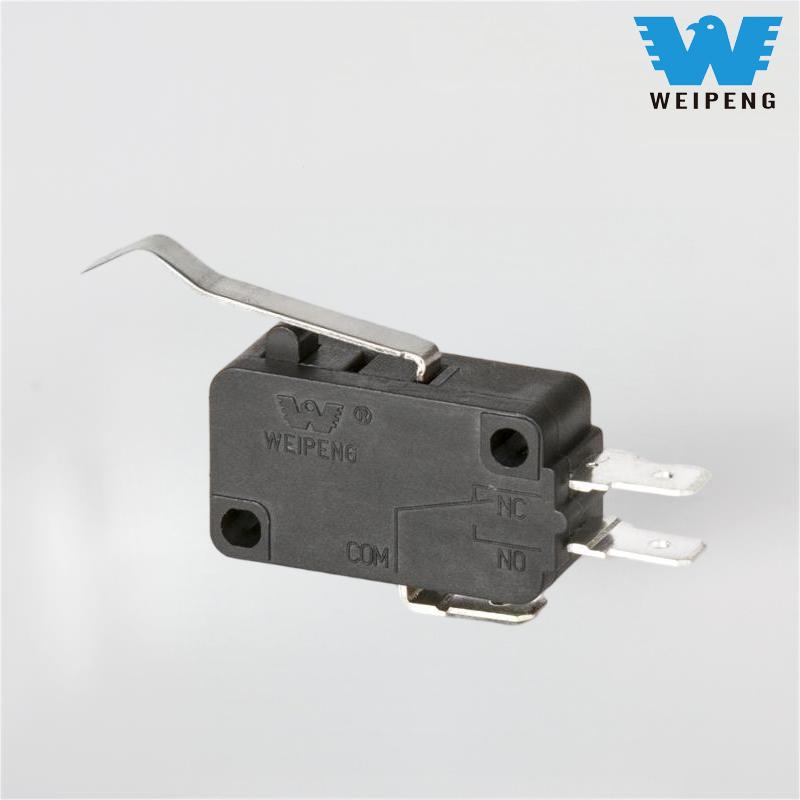

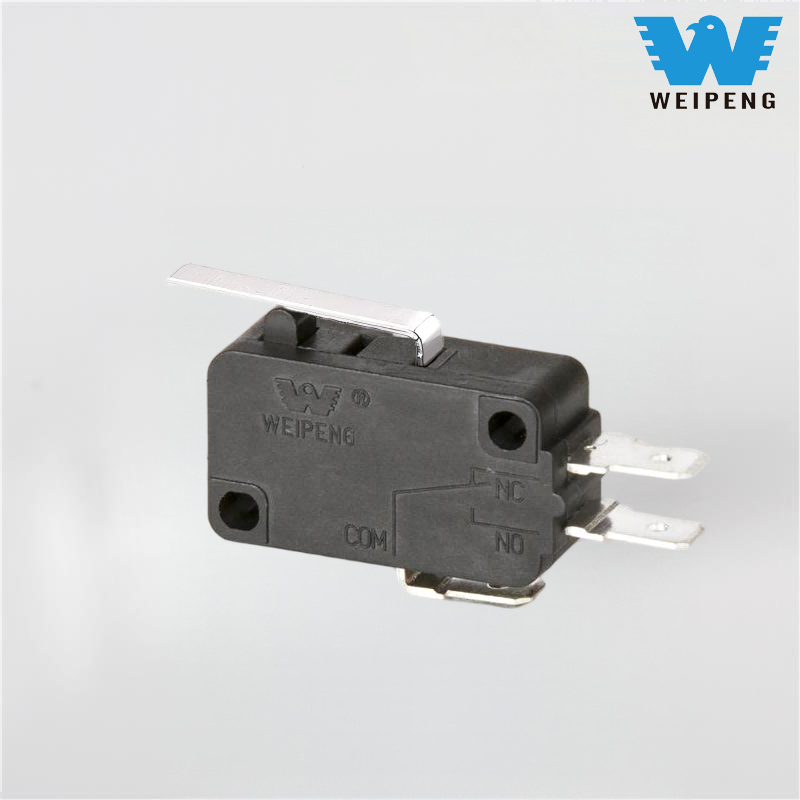

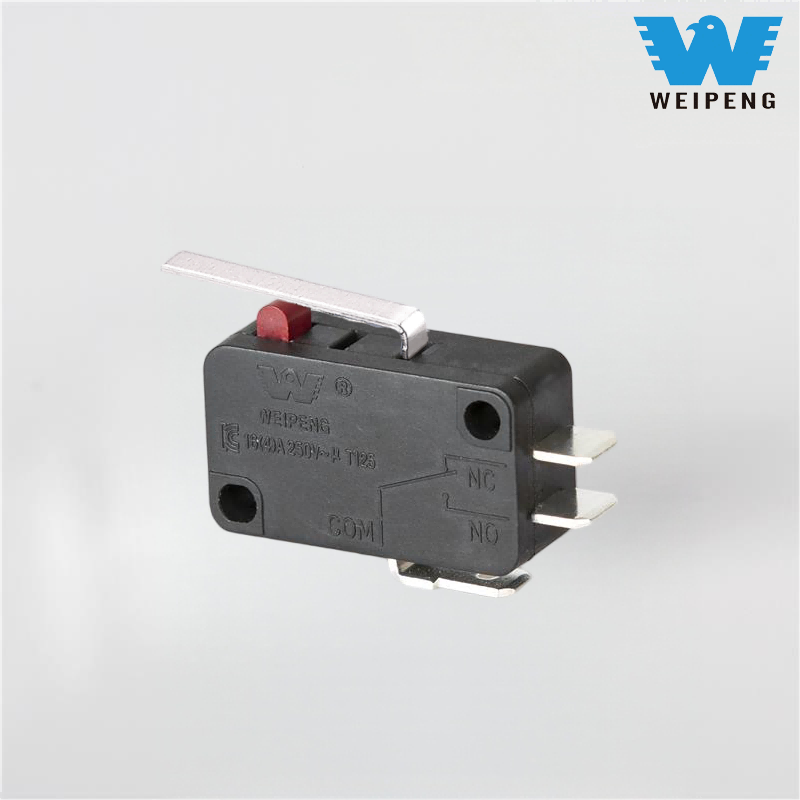

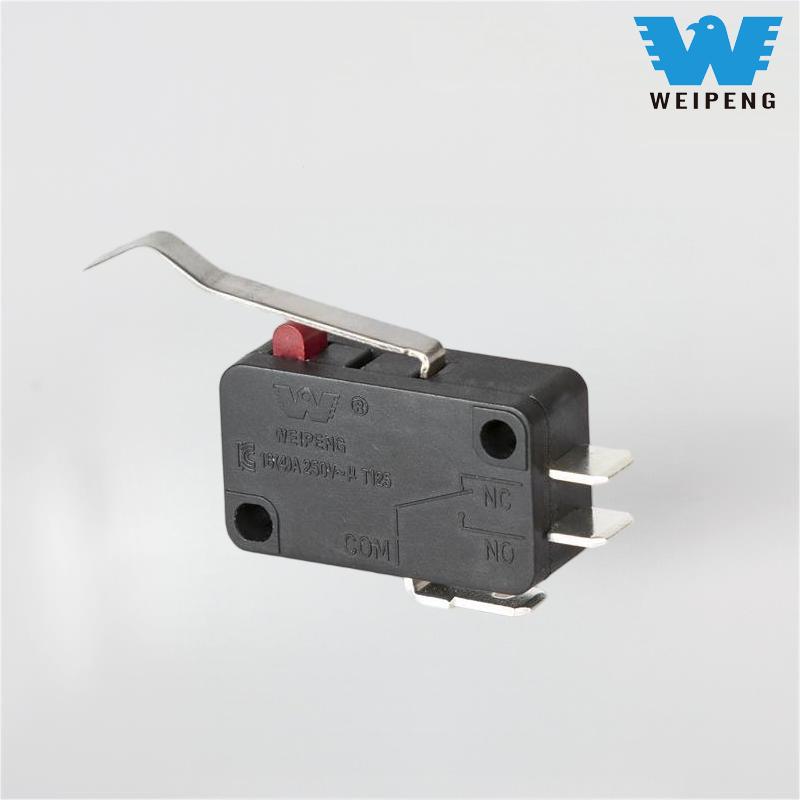

Деталі мікроперемикача
