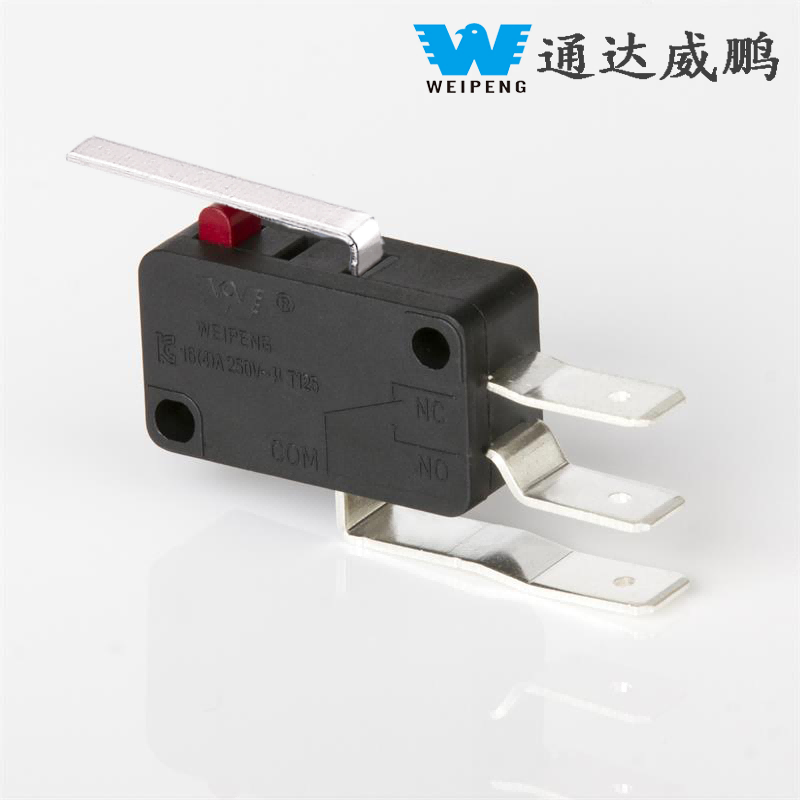

Weipeng чорний малий мікроперемикач обмеження ходу

Будучи еталонною моделлю серії мікроперемикачів Yueqing Tongda Wire Electric Factory, мікроперемикач Weipeng Black Small Travel Limit має «високу чутливість, надтривалий термін служби та можливість адаптації до різних сценаріїв» як основні переваги. Завдяки 35-річному досвіду компанії у виробництві комутаторів він став ключовим компонентом керування в побутовій техніці, автомобільній електроніці, промисловій автоматизації та інших сферах завдяки мінімальному зазору між контактами та механізму швидкої дії. Його продуктивність і надійність були сертифіковані багатьма авторитетними організаціями по всьому світу, що забезпечило його основну позицію на нішевому ринку.

Модель:HK-14-16AP-686

Надіслати запит

Опис продукту

WEIPENG® є лідеромWeipeng чорний малий мікроперемикач обмеження ходу виробники, постачальники та експортери.

Вступ до мікроперемикача

Типові сценарії застосування

Серія HK-14 із високою адаптивністю широко використовується в основних пристроях у різних сферах:

Побутова техніка: керування дверцятами мікрохвильової печі, керування програмами пральної машини, тригери керування температурою духовки, перемикачі дозатора води;

Промислова автоматизація: виявлення обмеження ходу, позиціонування конвеєра, пристрої аварійної зупинки малого обладнання, тригери сигналів тестового обладнання;

Автомобільна електроніка: виявлення дверних замків автомобіля, кінцеві вимикачі регулювання сидінь, вимикачі багажника, керування вікнами;

Електроінструменти: перемикачі запуску/зупинки дрилі та кутової шліфувальної машини, тригери захисту інструменту від перевантаження;

Прилади та лічильники: кнопки медичного обладнання, кінцеві вимикачі вимірювальних приладів, перемикання сигналів засобів зв'язку.

Інструкції зі встановлення та використання

Під час встановлення вимикач повинен бути встановлений на рівній поверхні та закріплений плоскою шайбою або пружинною шайбою, щоб запобігти несправності або пошкодженню корпусу через нерівні поверхні. Вибирайте моделі залежно від навколишнього середовища: для вологих або запилених умов рекомендується використовувати герметичні спеціальні версії для посилення захисту. Не наносьте мастило на кнопку або привод, щоб запобігти залипанню контактів, функціональним збоям або навіть перегоранню. Під час зберігання зберігайте виріб у сухому, провітрюваному місці, захищеному від дощу чи снігу, уникайте високої температури та вологості, які можуть спричинити старіння компонентів, гарантуючи, що виріб збереже свої початкові характеристики.

Параметр мікроперемикача (специфікація)

Технічні характеристики комутатора:
ПУНКТ	Технічний параметр		Значення
1	Електричний рейтинг		5(2)A/10A/16(3)A/21(8)A 250 В змінного струму
2	Контактний опір		≤30 мОм Початкове значення
3	Опір ізоляції		≥100 МОм (500 В постійного струму)
4	Діелектрик Напруга	Між непідключені термінали	1000 В/0,5 мА/60 с
		Між терміналами і металевий каркас	3000 В/0,5 мА/60 с
5	Електричне життя		≥50000 циклів
6	Механічне життя		≥1000000 циклів
7	Робоча температура		-25~125 ℃
8	Робоча частота		електричні: 15 циклів Механічні: 60 циклів
9	Захист від вібрації		Частота вібрації: 10~55 Гц; Амплітуда: 1,5 мм; Три напрямки: 1H
10	Можливість паяння: Більше 80% зануреної частини повинні бути покриті припоєм		Температура пайки: 235±5 ℃ Час занурення: 2~3 с
11	Термостійкість припою		Пайка зануренням: 260±5℃ 5±1S Ручне паяння: 300±5℃ 2~3S
12	Сертифікати безпеки		UL、CSA、VDE、ENEC、TUV、CE、KC、CQC
13	Умови тестування		Температура навколишнього середовища: 20±5 ℃ Відносна вологість: 65±5% RH Тиск повітря: 86 ~ 106 КПа

Функція та застосування мікроперемикача

1. Sate, надійний базовий перемикач
2. Гарний зовнішній вигляд, щільна конфігурація. Характеристика: малий контактний зазор, швидка дія, висока чутливість і малий 3. робочий хід.
4.Long lite, висока надійність
5. Різноманітність контактних клем
6. Варнеті температури
7. Різноманітність важелів
8. Використовуйте пластик або термопластик
9. Широко використовуване в домашніх умовах електронне обладнання, автоматичне машинне комунікаційне обладнання, 10. прилади, інструменти для електроприводів тощо.

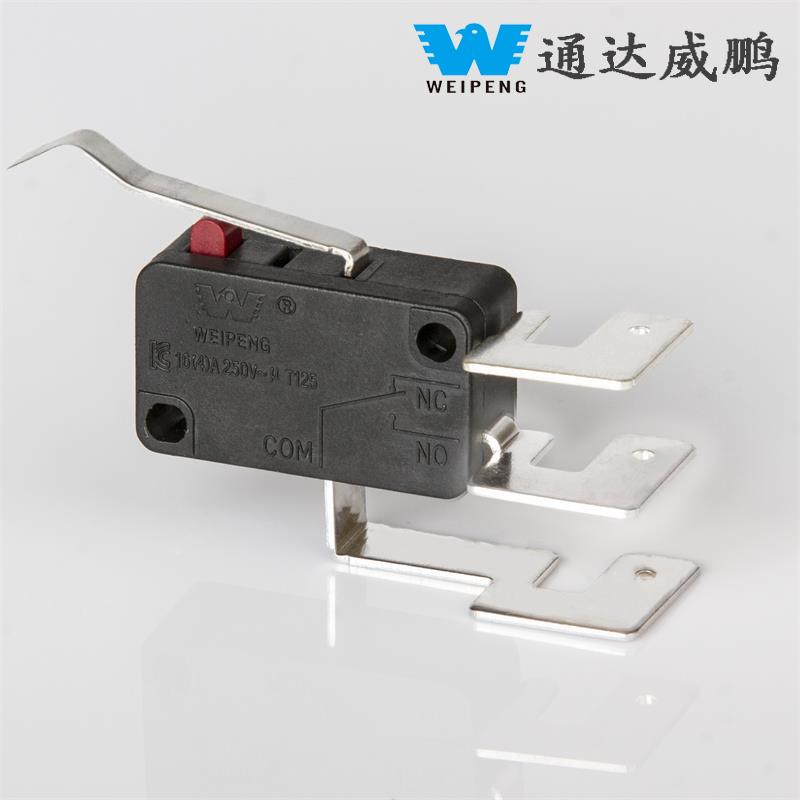

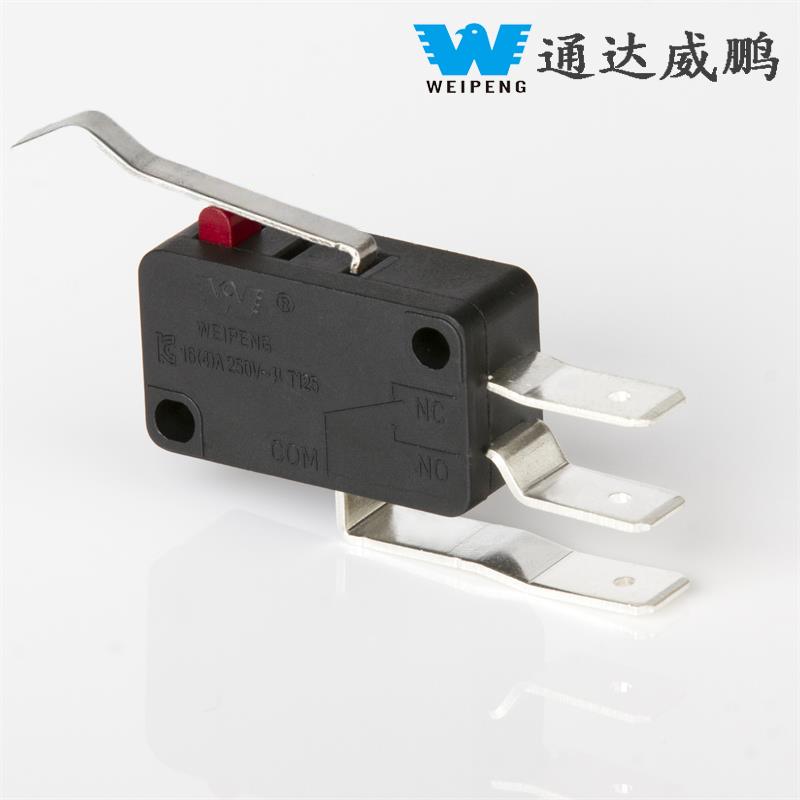

Деталі мікроперемикача
